JB180×300-S |
| |

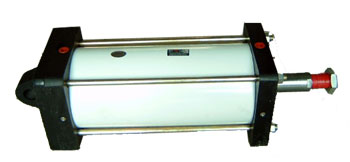

JB系列气缸是冶金设备用气缸，即一体部标准气缸，符合JB1444－1448标准，是一种带缓冲装置的重型气缸。工作介质为经净化处理的含油雾压缩空气。 |
|
|

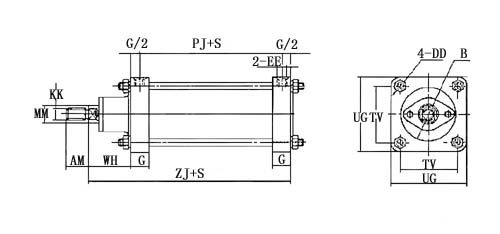

| 标注说明：JB①-②-③ |
| |
①气缸内径(mm)②气缸行程(mm)③气缸安装形式:无记号:基本型(相当于JB1444-74)f:前法兰式 |
| |
(相当于JB1447-74)F:后法兰式(相当于JB1446-74)G:脚架式(相当于JB1446-74)B:中间摆轴式 |
| |
(相当于JB1445-74)S:尾部悬挂式(相当于JB1448-74) |
| 基本参数 |
| |
|
气缸内径
（mm) |
行程范围
(mm) |
工作压力范围
(MPa) |
周围介质温度
（℃） |
理论作用力（N）
（压力为0.4MPa时计算） |
|
推力 |
拉力 |
|
φ80 |
60～800 |
0.15～0.8 |
-10～80 |
2000 |
1700 |
|
φ100 |
60～800 |
0.15～0.8 |
3150 |
2850 |
|
φ125 |
80～2000 |
0.1～0.8 |
4900 |
4400 |
|
φ160 |
80～2000 |
0.1～0.8 |
8050 |
7500 |
|
φ180 |
100～2500 |
0.1～0.8 |
10200 |
9400 |
|
φ200 |
100～2500 |
0.1～0.8 |
12600 |
11800 |
|
φ250 |
125～2500 |
0.1～0.8 |
19600 |
18100 |
|
φ320 |
125～2500 |
0.1～0.8 |
32150 |
29600 |
|
φ400 |
125～2500 |
0.1～0.8 |
50300 |
47700 | |
| 注： |
根据上表选用气缸时，应将理论推力和拉力增大15～20%
|
