| 球团环冷机 |
|
环冷机主要技术性能参数
|
序
号 |
项 目 |
单 位 |
数 值 |
|
1 |
规 格 |
|
WGHLQ-69 |
WGHLQ-121 |
WGHLQ-150 |
|
2 |
有效冷却面积 |
m2 |
69 |
121 |
150 |
|
3 |
台车回转中径 |
m |
Φ12.5 |
Φ18.5 |
Φ22 |
|
4 |
台车数量 |
块 |
28 |
45 |
45 |
|
5 |
台车宽度 |
m |
2.2 |
2.5 |
2.5 |
|
6 |
料层厚度 |
mm |
762 |
760 |
800 |
|
7 |
风箱 |
组 |
9 |
15 |
16 |
|
8 |
双层卸灰阀 |
组 |
9 |
15 |
16 |
|
9 |
生产能力 |
t/h |
134～162 |
270～304 |
310～385 |
|
10 |
正常冷却时间 |
min |
25.6～76.9 |
45 |
48 |
|
11 |
主电机（变频调） |
2台 |
型号 |
YTSP160L-6 |
YTSP180L-6 |
YTSP180L-6 |
|
功率
kW |
11 |
15 |
15 |
|
转速
r/min |
320～970 |
320～970 |
320～970 |
|
电压
（V） |
AC 380 |
AC 380 |
AC 380 |
|
12 |
事故电机 |
2台 |
型号 |
Y100L1-4 |
Y100L1-4 |
Y100L1-4 |
|
功率
kW |
2.2 |
2.2 |
2.2 |
|
转速
r/min |
1430 |
1430 |
1430 |
|
13 |
主减速机（住友） |
2台 |
型号 |
PX8085R4RV315 |
PVD9080R4-LR-315 |
PVD9080R4-LR-315 |
|
速比 |
315 |
315 |
315 |
|
14 |
初级减速机 |
2台 |
型号 |
SPL-96-1.5E弗兰德 |
RC125PO3M（ROOSI） |
RC125PO3M（ROOSI） |
|
速比 |
1.5 |
1 |
1 |
|
15 |
辅助传动减速机 |
2台 |
型号 |
XWD2.2-4-1/11 |
XWDY2.2-8115-11 |
XWDY2.2-8115-11 |
|
速比 |
11 |
11 |
11 |
|
16 |
总速比 |
|
47297.25 |
40565 |
42052.5 |
|
17 |
设备总
重量 |
吨 |
～350 |
～565 |
～6750 |

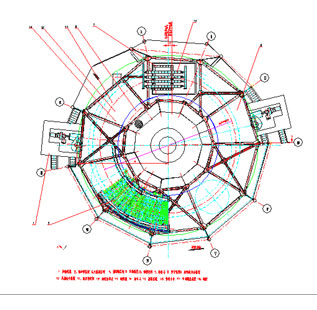

HLQ 环冷机外形、主要尺寸表(mm)
|
|
WGHLQ-69 |
WGHLQ-121 |
WGHLQ-150 |
|
A |
350 |
500 |
535 |
|
B1 |
500 |
500 |
500 |
|
B2 |
750 |
750 |
750 |
|
B3 |
330 |
330 |
330 |
|
B4 |
550 |
550 |
550 |
|
C1 |
490 |
490 |
490 |
|
C2 |
985 |
985 |
967.5 |
|
C3 |
1260 |
1270 |
1250 |
|
C4 |
2400 |
|
|
|
C5 |
4245 |
4240 |
4100 |
|
C6 |
9320 |
9350 |
9700 |
|
C7 |
1180 |
1180 |
1017.5 |
|
C8 |
432 |
|
|
|
C9 |
1400 |
1395 |
1500 |
|
C10 |
250 |
320 |
320 |
|
C11 |
1080 |
1080 |
1080 |
|
C12 |
12 |
|
|
|
D |
2200 |
2500 |
2500 |
|
D1 |
1465 |
1615 |
1615 |
|
D2 |
1755 |
1675 |
1675 |
|
D3 |
4100 |
4460 |
4500 |
|
D4 |
2050 |
2230 |
2250 |
|
R |
8368.18 |
11567 |
13364.6 |
|
φ |
12500 |
18500 |
22000 |
|
φ1 |
8400 |
14040 |
17500 |
|
φ2 |
16600 |
22960 |
26500 |
|
φ3 |
5780 |
11420 |
14920 |
|
φ4 |
9590 |
15230 |
18730 |
|
φ5 |
15410 |
21770 |
25270 |
